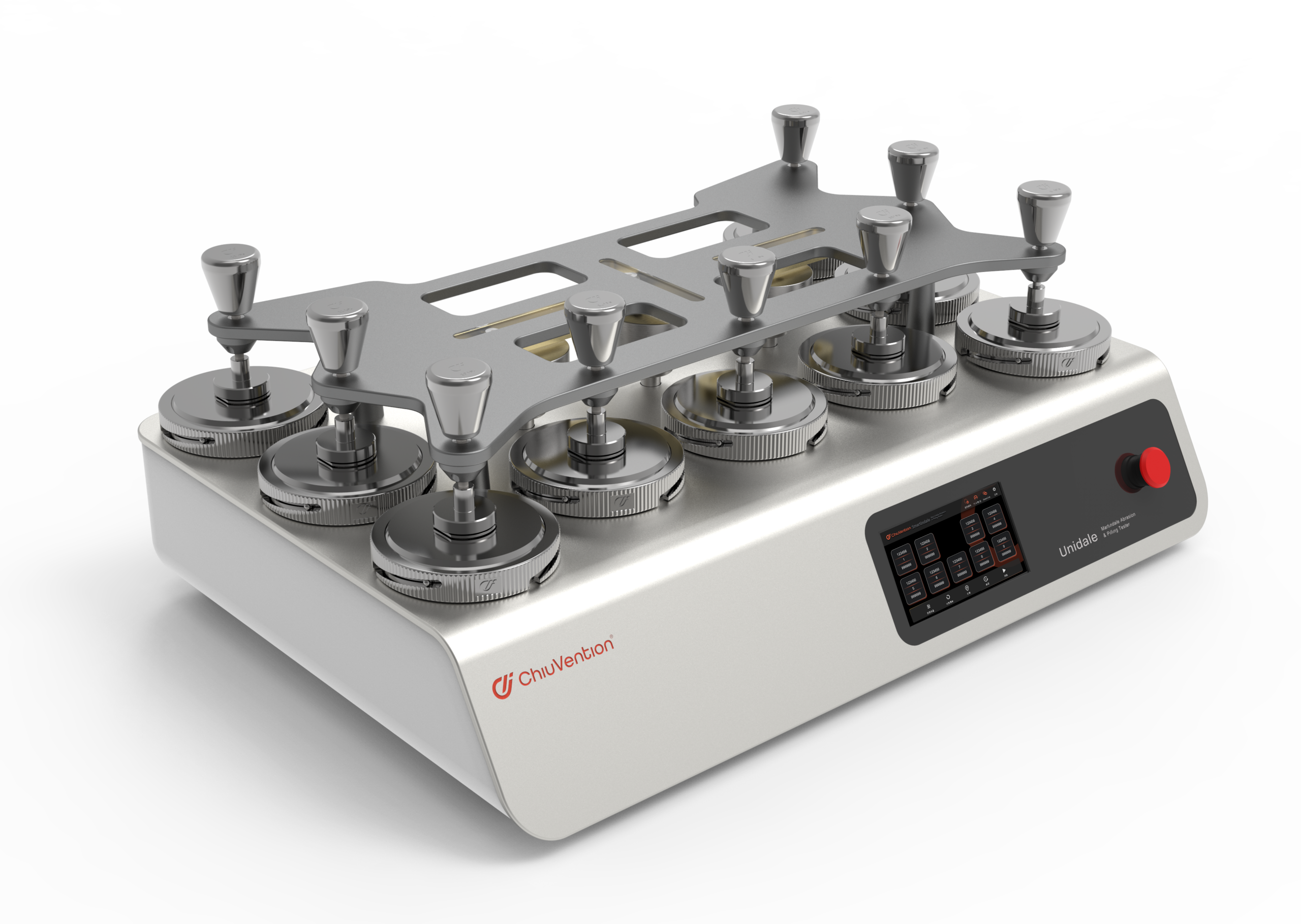

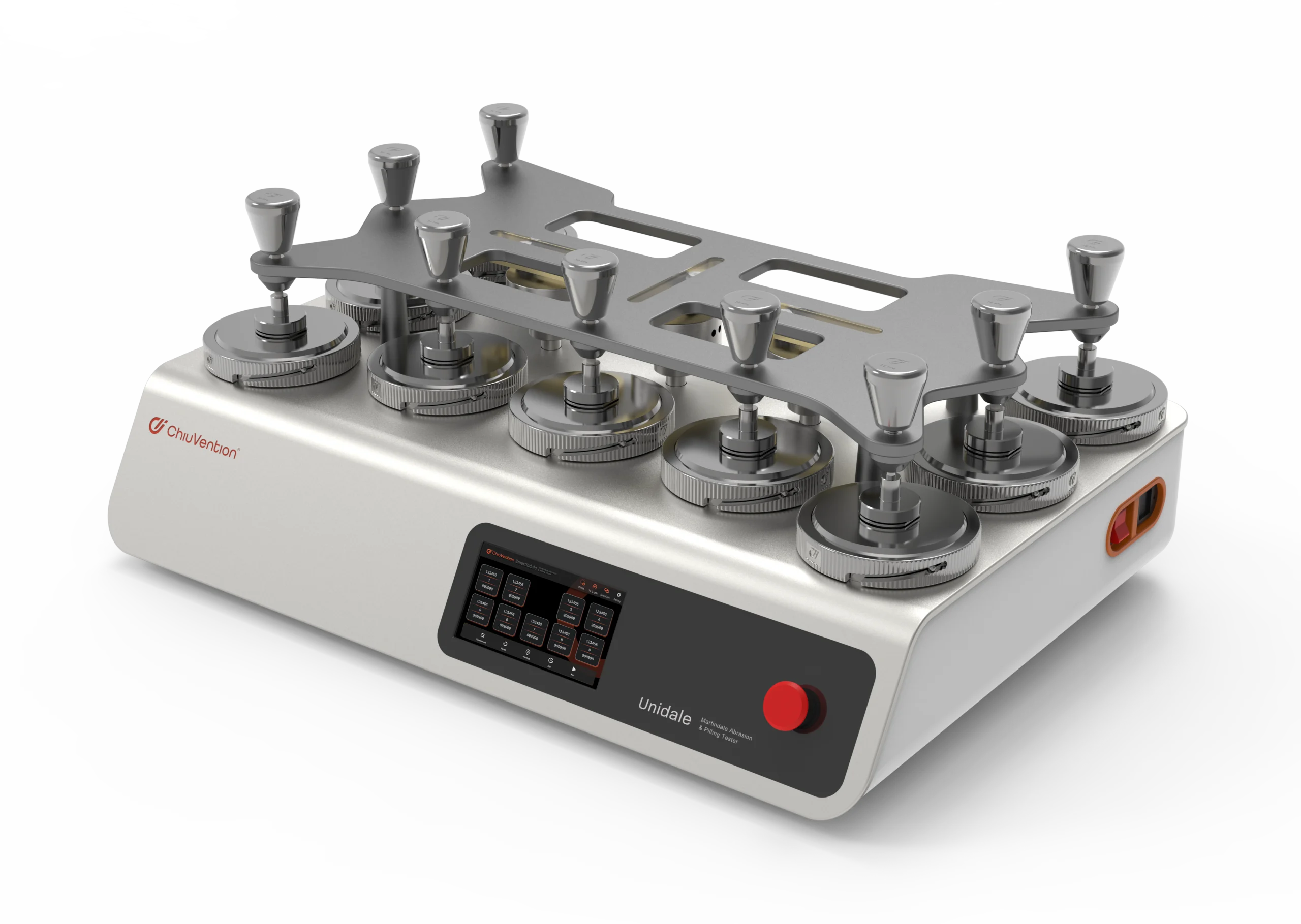

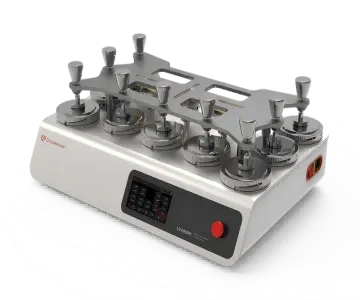

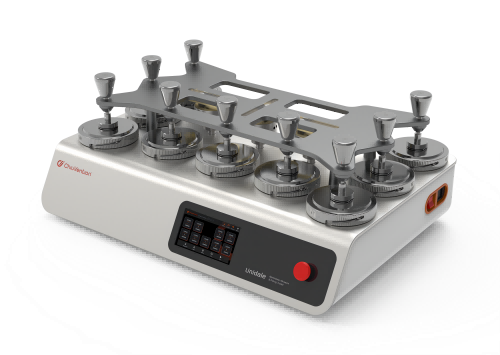

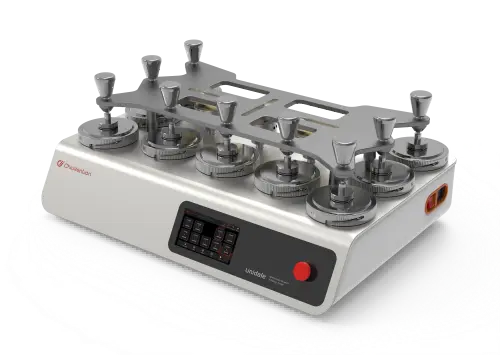

Unidale: Martindale Abrasion & Pilling Tester
Overview: A versatile, IoT-connected tester for evaluating abrasion resistance and pilling of textiles, leather, gloves, and protective materials. Features precision engineering and smart lab integration.
Key Innovations & Benefits
-
Precision Motion Control
-
3 Trajectories: Straight line + Lissajous curves (24×24mm for pilling, 60.5×60.5mm for abrasion).
-
3 Speeds: Slow (24 rpm), Standard (47.5 rpm), Fast (75 rpm).
-
Ultra-Low Vibration: <0.05mm ensures repeatable results.
-
-
Modular Station Configurations
-
Choose 4, 6, or 9 stations to match testing volume.
-
Butterfly guide plate simplifies accessory changes and sample observation.
-
-
Durable & User-Friendly
-
Hard-anodized aluminum alloy construction.
-
7-inch color touchscreen + trapezoidal chassis for stability.
-
Compact design: Saves 30% space vs. conventional testers.
-
-
Smart Lab Integration
-
Connects to SmarTexLab App → ERP/LIMS for:
-
Remote test monitoring/control
-
Automated reporting
-
Maintenance alerts + OTA updates
-
-
-
Broad Material Compatibility
-
Textiles, leather, gloves, membranes, synthetics (cotton, silk, knits, wool).
-
Technical Specifications
| Parameter | 4/6-Station Model | 9-Station Model |
|---|---|---|
| Dimensions (L×W×H) | 710×530×340 mm | 850×600×340 mm |
| With Accessories | 840×720×640 mm | 990×840×770 mm |
| Abrasion Test | Stroke: 60.5±0.5 mm | Holder Weight: 198±2 g |
| Pilling Test | Stroke: 24±0.5 mm | Holder Weight: 155±1 g |
*(Power: 110V/220V, 50/60Hz)*
Included Accessories
*(Quantities scale with station count: 4/6/9)*
| Item | Details |
|---|---|
| Foam Wool | Φ38 mm |
| Wool Felt | Φ90/140 mm |
| Wool Abrasive | Φ140 mm |
| Fixtures & Weights | Pilling/abrasion sets (12kPa/9kPa) |
| Rubber Rings | For sample securing |
| Stainless Steel Rings | 260g |
Optional Accessories
| Item | Application |
|---|---|
| EMPA990 Rating Chart | Knitted + woven fabrics |
| SM50 Rating Chart | IWS + ASTM standards |
| SM25 Abrasion-Resistant Cloth | 1.6m × 5m/pack |
| SM26 Woven Wool Felt | Φ90mm/Φ140mm (24 pcs/box) |
| SM28 Polyurethane Foam | 250×200mm (25 pcs/box) |
| Ball Plate | Φ120mm |
Compliance Standards
Core Standards:
-
Abrasion: ISO 12947-1/2/3/4, ASTM D4966, GB/T 21196.1-4
-
Pilling: ISO 12945-2, GB/T 4802.2, ASTM D4970
Optional Standards:
-
Gloves (BS EN 388), Flooring (BS EN 16094), Micro-scratch tests (GB/T 39507)
Summary: The Unidale Martindale Tester delivers lab-grade precision with unmatched flexibility (3 trajectories/speeds/stations). Its IoT connectivity, durable construction, and compliance with 15+ global standards make it ideal for textile, leather, and PPE quality assurance labs.
